PROTECCIÓN SÍSMICA

Protegemos tu vida y tu inversión

En CDV trabajamos en la prevención, porque sabemos que Perú es un país con actividad sísmica.

AISLADORES SÍSMICOS DIS
en el Perú

Reduce la vibración y deformación de la estructura


Es una herramienta de alta tecnología que protege una estructura de los efectos destructivos de un sismo. Lo hace separando la base de la edificación de la tierra. Así, los movimientos del suelo producidos por un terremoto o sismo, no afectan la estructura.

Con la garantía de:

Certificado por el Ministerio de Construcción de Japón.

//www.cdvperu.com/wp-content/uploads/2019/03/aisladores-sismicos-lima-peru-estructuras-protegidas.png

INVERSIÓN
El costo por m2 es variable entre 30 a 50 dólares.
BENEFICIOS
Una estructura aislada con DIS puede recibir solo la cuarta o quinta parte de la fuerza sísmica. Una estructura desprotegida la amplifica de 3 a 4 veces.
DISEÑOS CON MENOR FUERZA SÍSMICA
Estructuras con particulares arquitecturas podrían diseñarse aprovechando las ventajas que proporcionan los aisladores sísmicos.
COMPARACIÓN DE CASOS LUEGO DEL TERREMOTO DE NORTHRIDGE, EE.UU.
Experiencia durante el sismo ocurrido en 1994.
 Aceleración recibida por la edificación



PARTES DE UN AISLADOR SÍSMICO
1/// Capa de protección de caucho
2/// Capas de caucho de acero
3/// Núcleo de plomo
4/// Pernos de anclaje

DIFERENCIAS ENTRE ESTRUCTURAS CON Y SIN SISTEMAS DE PROTECCIÓN SÍSMICA ANTE UN TERREMOTO - AISLADORES SÍSMICOS

Edificio convencional La estructura vibra y la deformación produce daño debido a que la aceleración no cambia.
Edificio aislado Los aisladores reducen la aceleración, la vibración y la deformación del edificio.
EL 90% DE TU SEGURIDAD DEPENDE DE LA CALIDAD DE LOS AISLADORES QUE USES, POR ESO EXIGE QUE TU PROPIEDAD ESTÉ SOBRE AISLADORES DIS.
Nota: El grado de reducción de aceleración depende de la calidad de la construcción y el diseño del proyecto. Los dispositivos, por sí solos no hacen todo el trabajo.
El sismo ingresa con el 100% de su fuerza. La estructura se diseña con el 17% de Fuerza Sísmica, el 83% restante se convierte en daños. (vibraciones, grietas, fisuras, desprendimientos, etc)* * Basado en un diseño con R=6, según norma E-030-2016. * Para edificios en la costa, sobre un buen suelo, 20 pisos. * Basado en un sismo con periodo de retorno de 475 años.
¿Cómo funcionan los Aisladores DIS? Durante un sismo el aislador se deforma de un lado al otro gracias a la flexibilidad de las capas de caucho y acero, separando y absorbiendo la energía sísmica de la edificación.
Con la garantía de:
Certificado por el Ministerio de Construcción de Japón.

Dinamic Isolation Systems (DIS) es fabricante norteamericano líder y pionero en la aislación sísmica en el mundo por más de 30 años.

DIS es pionero en ésta tecnología por más de 30 años. Tiene decenas de edificios en el epicentro del Terremoto de Tohoku Japón (2011) que se comportaron satisfactoriamente durante este terremoto de intensidad IX. Además, tiene cientos de estructuras en Japón entre hospitales, clínicas, oficinas y multifamiliares. A la fecha, es la única marca no japonesa con certificación para proveer en éste país. Los aisladores DIS son los únicos que resisten velocidades de 150 cm/seg cuando en Japón se llegaron a velocidades de 100 cm/segundo en el terremoto de Tohoku.

DIS también tiene presencia en Tokio, China, Nueva Zelanda y  Chile.

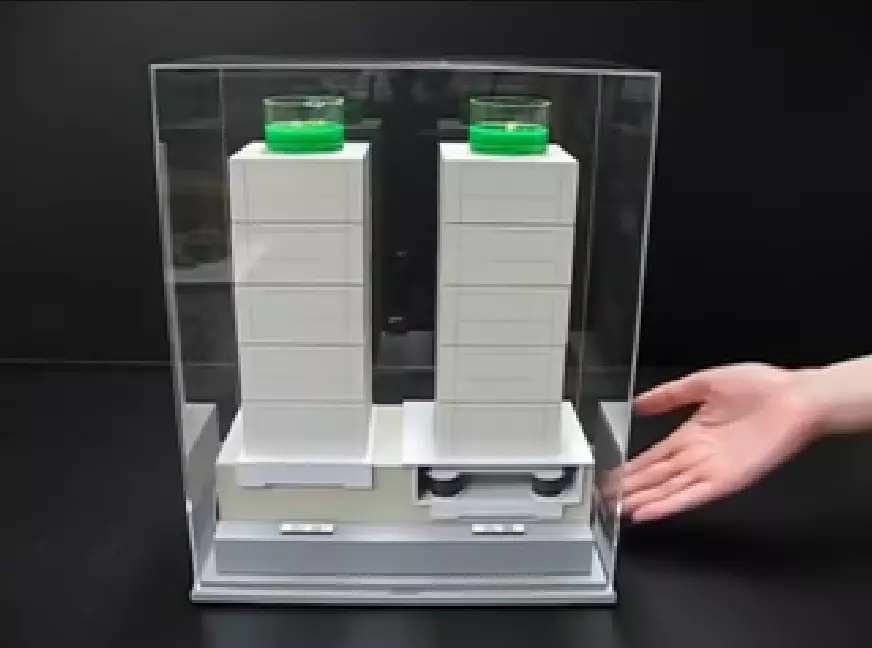

Prototipo de edificios con y sin aisladores:


Aisladores Sísmicos DIS:


Reforzamiento de Edificio temático LAX:




DISIPADORES SÍSMICOS TAYLOR
en el Perú

Vivir un terremoto sin daños es posible


Los disipadores viscosos o dampers son elementos que se adosan a los pórticos estructurales, y que en un momento sísmico, disipan energía sísmica a través del paso de fluido viscoso en su interior ocasionando una resistencia al movimiento libre del edificio.

Con la garantía de:

Certificado por el Ministerio de Construcción de Japón.

//www.cdvperu.com/wp-content/uploads/2019/03/disipadores-sismicos-lima-peru-estructuras-protegidas.png

INVERSIÓN
El costo por m² varía entre 15 y 30 dólares.
BENEFICIOS
La experiencia peruana con este producto es buena. Se estima que la inversión en disipadores viscosos está entre el 1% y 3% del total del valor del proyecto. Además, si tomamos en cuenta que una vez ocurrido el terremoto, no requiere mantenimiento ni reemplazo, el costo en reconstrucción no significará un costo adicional (aproximadamente el costo de la inversión).
EDIFICIOS CON MENOS CARGA DE PLACAS DE CONCRETO
De hecho una estructura debe mantener siempre un mínimo de placas por temas de rigidez sin embargo los beneficios de los disipadores se aprecian mejor en una estructura donde reemplacemos las placas en ambos sentidos por disipadores viscosos.

¿POR QUÉ DEBERÍA USAR DISIPADORES CON FLUIDO VISCOSO PARA REFORZAMIENTO?
Los disipadores viscosos no incrementan esfuerzos en la estructura a diferencia de otros sistemas como los histeréticos (metálicos por ejemplo).

RESULTADOS CON EL USO DE DISIPADORES SÍSMICOS
Comparación de estructuras
 Energía recibida por la edificación


PARTES DE UN DISIPADOR DE FLUIDO VISCOSO
1/// Pistón inoxidable
2/// Silicona inerte
3/// Sellos

DIFERENCIAS ENTRE ESTRUCTURAS CON Y SIN SISTEMAS DE PROTECCIÓN SÍSMICA ANTE UN TERREMOTO - DISIPADORES SÍSMICOS


Edificio convencional
La estructura vibra y la deformación produce daño debido a que la aceleración no cambia.
Edificio con disipadores Los aisladores reducen la aceleración, la vibración y la deformación del edificio.

UNA EDIFICACIÓN CON DISIPADORES PUEDE REDUCIR LA ENERGÍA DE UN TERREMOTO HASTA EN UN 80%.


Nota: El grado de disipación de energía dependerá de la calidad de la construcción y el diseño del proyecto. Los dispositivos, por sí solos, no hacen todo el trabajo.
¿Cómo funcionan los disipadores Taylor?

Durante un sismo el disipador funciona igual que un amortiguador de autos, con la diferencia que debe garantizar cero reemplazos durante la vida útil del edificio. El sello y el piston del disipador garantizan cero mantenimiento, cero reemplazos y cero fugas.

Con la garantía de:


Certificado por el Ministerio de Construcción de Japón.


TAYLOR DEVICES es el líder mundial en tecnología de shocks y vibración durante 60 años. Planta y test de laboratorios aprobados por el Gobierno de los EE.UU. y la NASA. Trabaja de la mano con el Centro Nacional de Investigación de Ingeniería Sísmica (NCEER), localizado en el State University of New York en Buffalo.

Taylor tiene decenas de edificios en el epicentro del Terremoto de Tohoku Japón (2011) que se comportaron satisfactoriamente durante este terremoto de intensidad IX. Tiene cientos de estructuras en Japón entre hospitales, clínicas, oficinas y multifamiliares. Además, es la única marca de amortiguadores no japonesa presente en Japón. Adicionalmente, tiene presencia en Tokio, China, Nueva Zelanda y Chile.

En 60 años, los amortiguadores sísmicos Taylor han presentado CERO REEMPLAZOS, CERO FUGAS DE LÍQUIDO Y CERO REEMPLAZO DE LOS SELLOS.

Especialistas: Bob Scheneider y Craig Winter, Gerentes Técnicos. Douglas Taylor, CEO.

Miyamoto Internacional es una empresa global norteamericana especializada en la performance de la ingeniería estructural y antisísmica, mitigación de desastres naturales, respuesta y reconstrucción de comunidades en todo el mundo, es además líder global en asistencia a gobiernos, organizaciones internacionales, privadas y estatales.

Cómo funcionan y que beneficios tienen los disipadores sísmicos:


Disipadores sísmicos Taylor en el Perú:


Ensayo comparativo entre un edificio con y sin disipadores:


Ensayo de un Disipador Sísmico Taylor:
