AISLADORES SÍSMICOS ELASTOMÉRICOS DIS

MENOS PÁNICO, MENOS DAÑO, MÁS SEGURIDAD

aislador sísmico DIS
PRODUCTOS

AISLADOR SÍSMICO ELASTOMÉRICO

Reduce la vibración y deformación de la estructura hasta un 90%.

Los aisladores sísmicos elastoméricos DIS son una herramienta de alta tecnología que protege una estructura de los efectos destructivos de un sismo. Lo hace separando la base de la edificación de la tierra. Así, los movimientos del suelo producidos por un terremoto o sismo, no afectan la estructura.

BENEFICIOS

Capacidad

Una estructura aislada puede recibir solo la cuarta o quinta parte de la fuerza sísmica. Una estructura desprotegida la amplifica de 3 a 4 veces.

Diseño

Estructuras con particulares arquitecturas podrían diseñarse aprovechando las ventajas que proporcionan los aisladores sísmicos.

Garantía

Los aisladores sísmicos DIS son certificados por el Ministaerio de construcción de Japón

CONOCE MÁS SOBRE LOS AISLADORES SÍSMICOS ELASTOMÉRICOS

AISLADORES

Funcionamiento

Durante un sismo el aislador se deforma de un lado al otro gracias a la flexibilidad de las capas de caucho y acero, separando y absorbiendo la energía sísmica de la edificación.

Partes de un aislador sismico

Partes del aislador

1. Capa de protección de caucho.

2. Capas de caucho de acero.

3. Núcleo de plomo.

4. Pernos de anclaje

¿Por qué se debe aplicar a tu proyecto?

Porque los aisladores sísmicos absorben hasta el 90% la fuerza sísmica, reduciendo la aceleración y deformación en la edificación protegiendo la estructura y garantizando así la operatividad continua post terremoto.

¿Dónde se colocan los aisladores?

Se colocan entre la subestructura y la superestructura, normalmente debajo del primer nivel o en el último sótano

¿Qué es un sistema de aislamiento sísmico?

Es un conjunto de elementos estructurales que incluye los aisladores, así como todos los elementos que transfieren fuerzas entre elementos del sistema de aislamiento sísmico, como vigas, losas, capiteles y sus conexiones

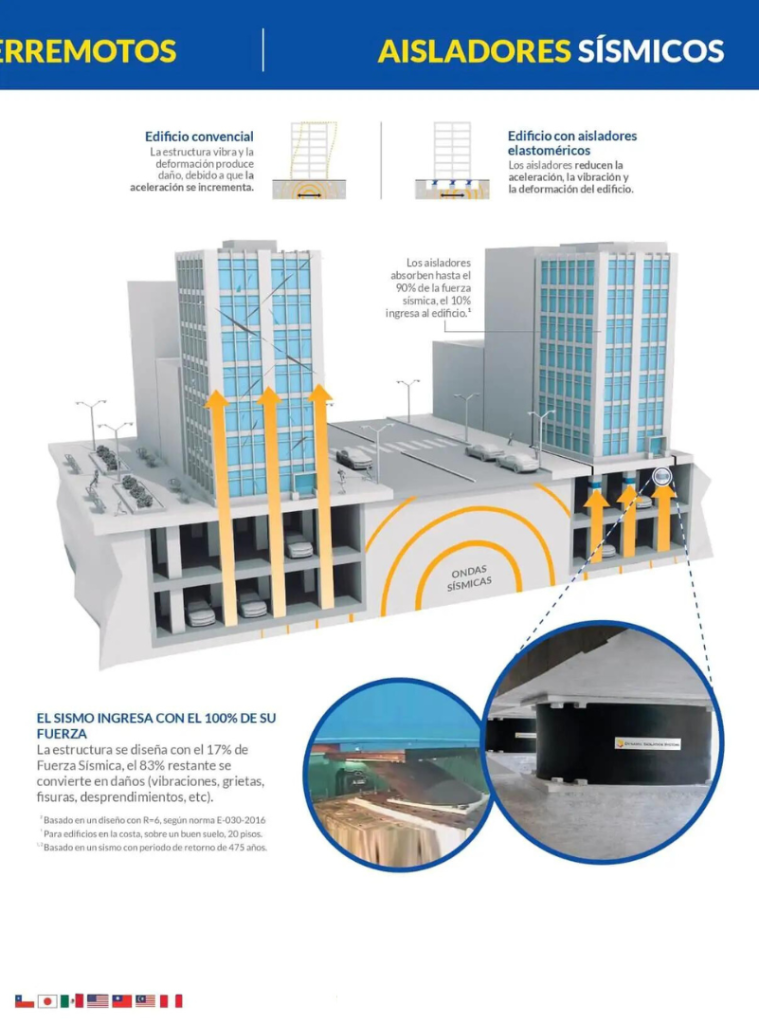

DIFERENCIAS ENTRE ESTRUCTURAS CON Y SIN AISLADORES SÍSMICOS ELASTOMÉRICOS DIS ANTE UN TERREMOTO

Diseño de la estructura

El sismo ingresa con el 100% de su fuerza. La estructura se diseña con el 17% de Fuerza Sísmica, el 83% restante se convierte en daños. (vibraciones, grietas, fisuras, desprendimientos, etc)*

* Basado en un diseño con R=6, según norma E-030-2016.

* Para edificios en la costa, sobre un buen suelo, 20 pisos.

* Basado en un sismo con periodo de retorno de 475 años.

Seguridad

EL 90% DE TU SEGURIDAD DEPENDE DE LA CALIDAD DE LOS AISLADORES QUE USES, POR ESO EXIGE QUE TU PROPIEDAD ESTÉ SOBRE LOS AISLADORES SÍSMICOS ELASTOMÉRICOS Y PENDULARES DE DOBLE FRICCIÓN

Nota: El grado de reducción de aceleración depende de la calidad de la construcción y el diseño del proyecto. Los dispositivos, por sí solos no hacen todo el trabajo.

Edificio Aislado

Los aisladores reducen la aceleración, la vibración y la deformación del edificio.

Edificio convencional

La estructura vibra y la deformación produce daño debido a que la aceleración no cambia.

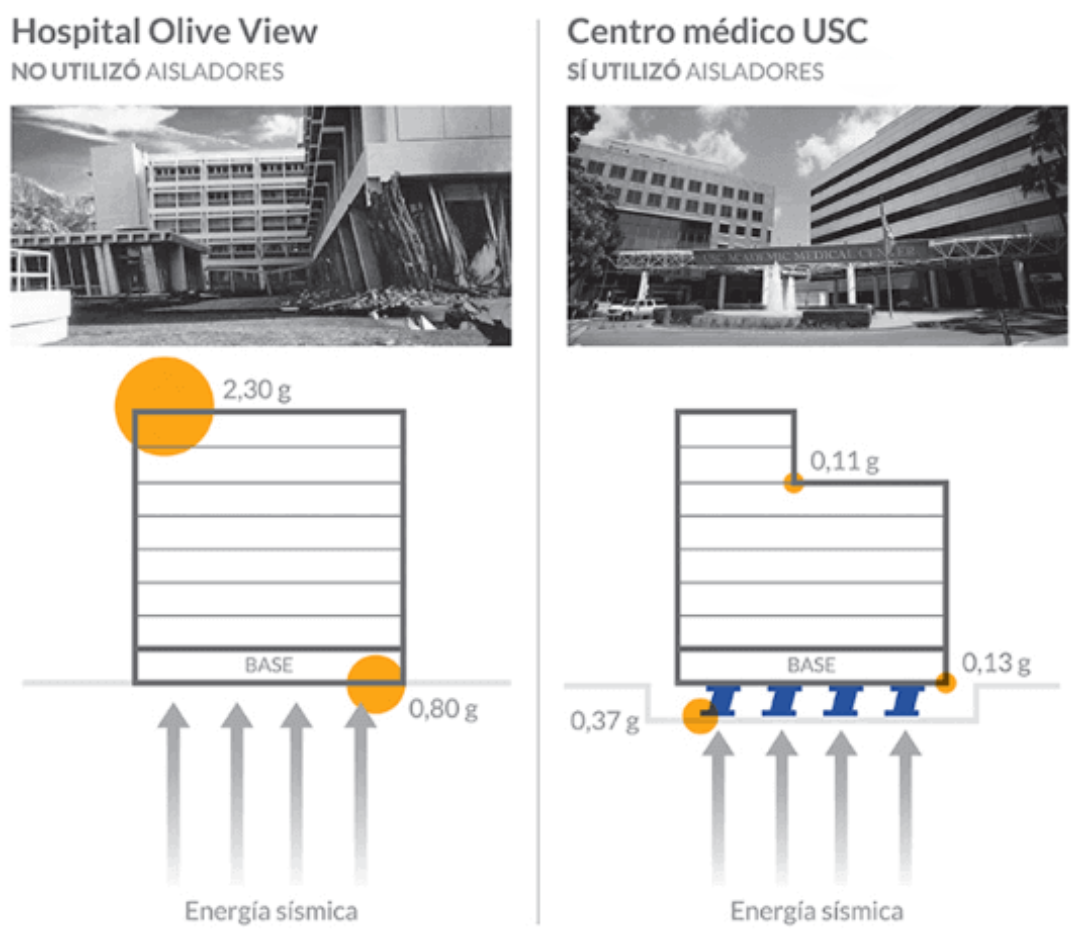

Caso de éxito

COMPARACIÓN DE CASOS LUEGO DEL TERREMOTO DE NORTHRIDGE, EE.UU. Experiencia durante el sismo ocurrido en 1994. Aceleración recibida por la edificación

APLICACIONES

Conoce las diferentes aplicaciones de los aisladores sísmicos elastoméricos DIS en tus proyectos

Edificaciones no esbeltas
Viviendas multifamiliares
Colegios y Universidades
Estadios y centros deportivos
Oficinas y Hoteles
Centros comerciales
Clínicas y hospitales

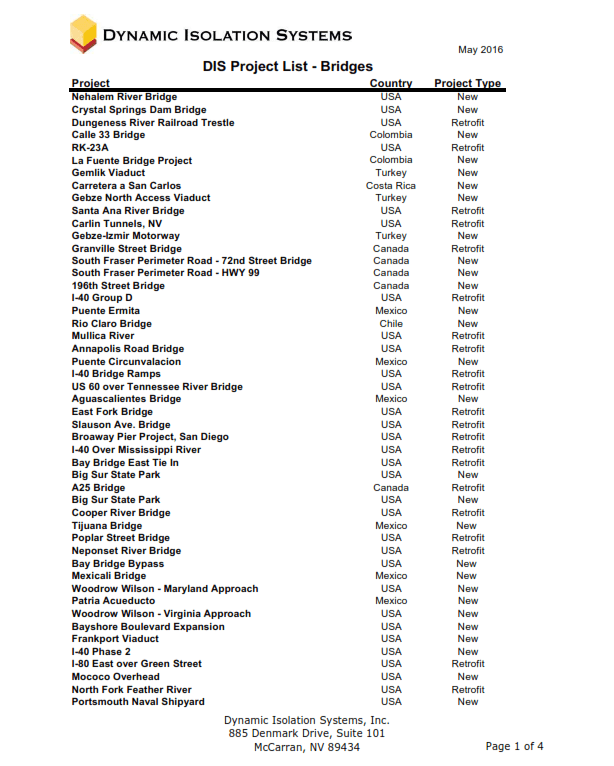

Proyecto de puentes

¿Buscas proteger sísmicamente tus proyectos?

Contáctanos y habla con uno de nuestros expertos

MÁS INFORMACIÓN SOBRE AISLADORES SÍSMICOS ELASTOMÉRICOS

RECURSOS

Videos

Brochure

Descargables

CONOCE NUESTROS PRODUCTOS

RECURSOS

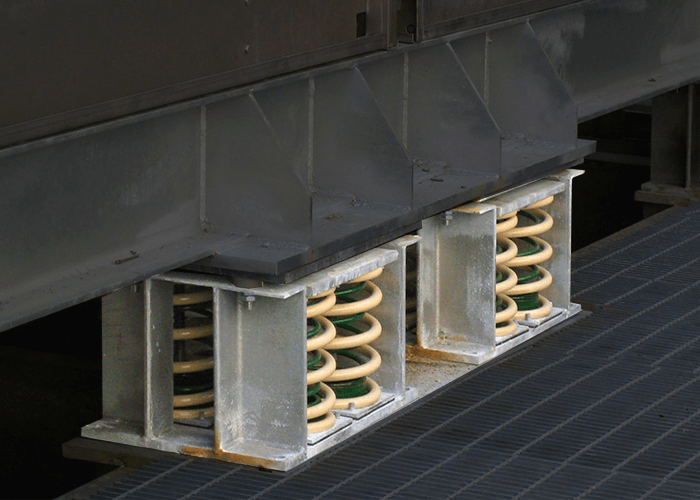

DISPOSITIVO ANTIVIBRATORIO

DISPOSITIVO ANTIVIBRATORIO

Para instalaciones y equipos.

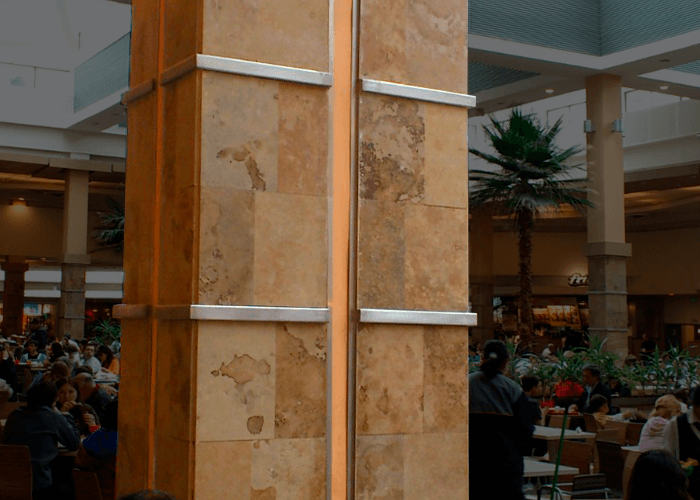

TAPAJUNTAS DE EXPANSIÓN Y SEPARACIÓN

TAPAJUNTAS DE EXPANSIÓN Y SEPARACIÓN

La solución segura para tus juntas sísmicas.

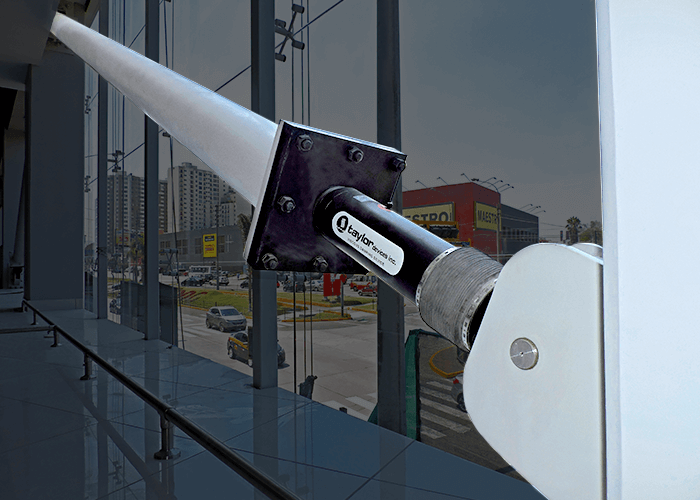

Disipador sismico de fluido viscoso-CDV
