Aisladores Elastoméricos
Reduce la vibración y deformación de la estructura hasta un 90%.
Los aisladores sísmicos elastoméricos son una herramienta de alta tecnología que protege una estructura de los efectos destructivos de un sismo. Lo hace separando la base de la edificación de la tierra. Así, los movimientos del suelo producidos por un terremoto o sismo, no afectan la estructura.
Se colocan entre la subestructura y la superestructura, normalmente debajo del primer nivel o en el último sótano.
Funcionamiento

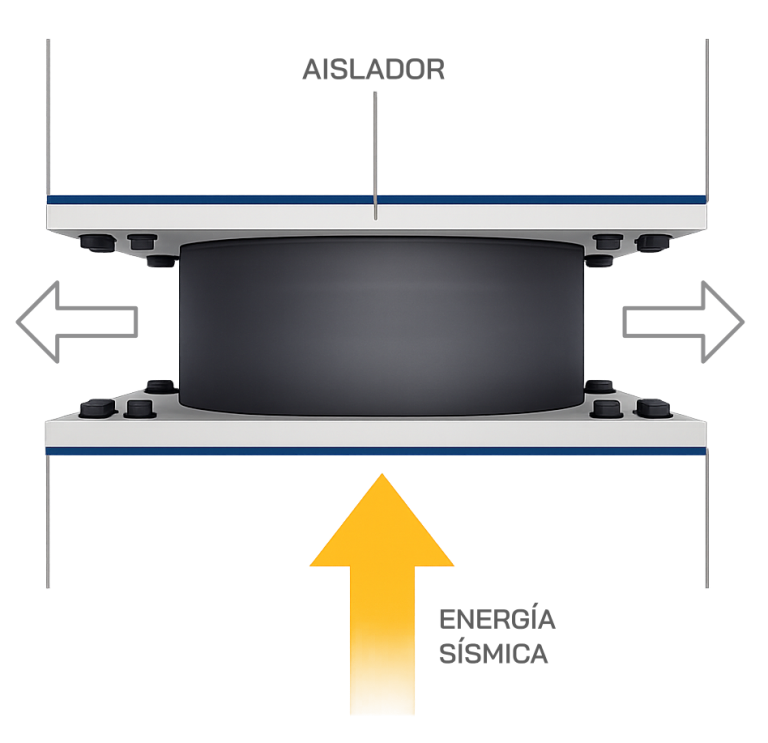

Durante un sismo el aislador se deforma de un lado al otro gracias a la flexibilidad de las capas de caucho y acero, separando y absorbiendo la energía sísmica de la edificación.

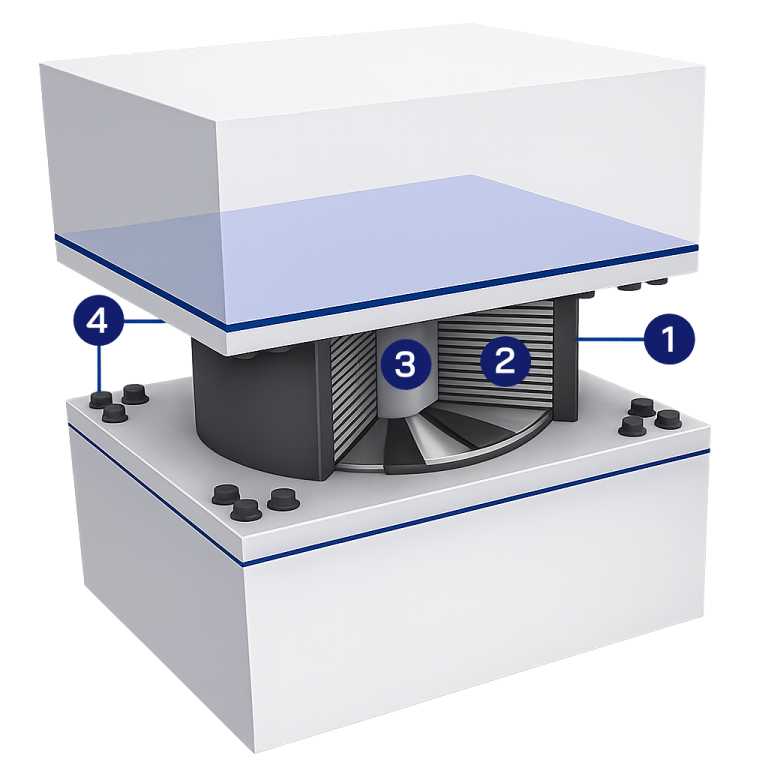

Partes del Aislador
1. Capa de protección de caucho.
2. Capas de caucho de acero.
3. Núcleo de plomo.
4. Pernos de anclaje

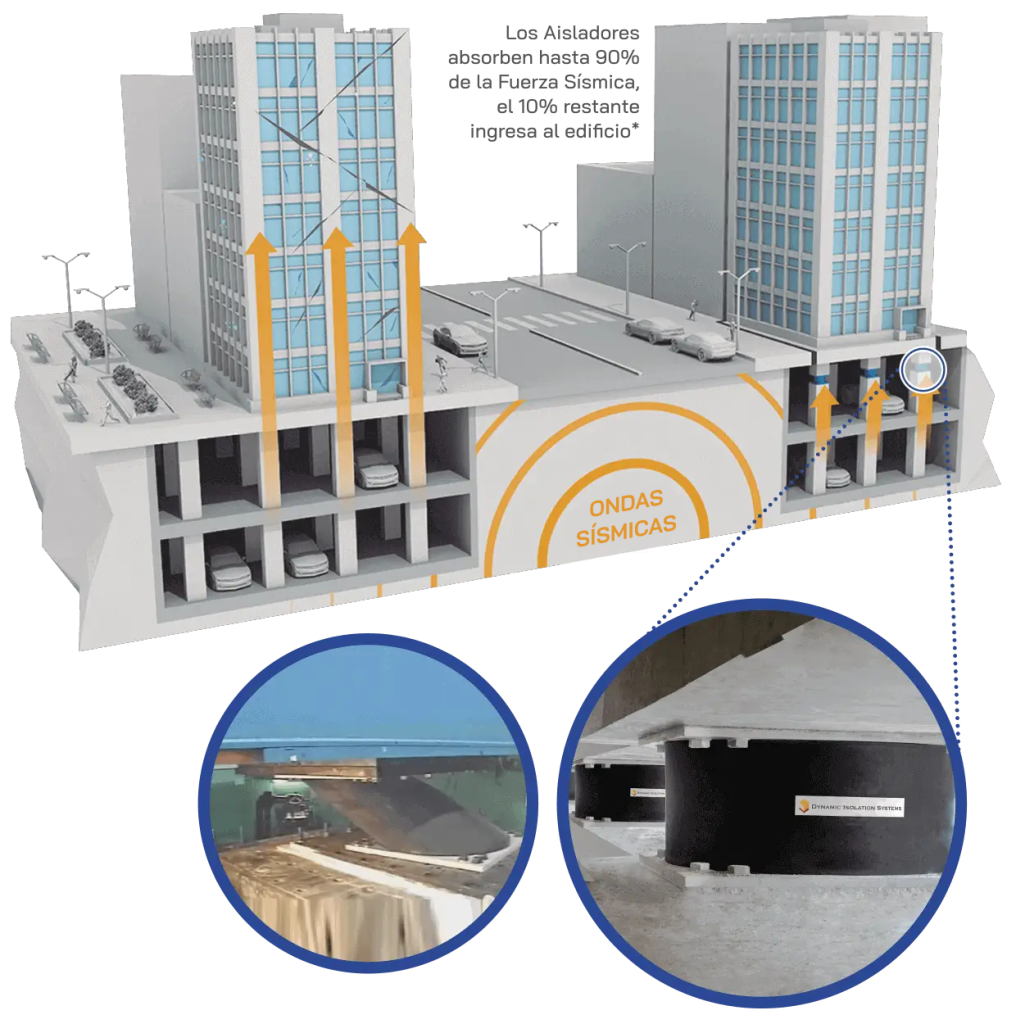

Diferencias entre estructuras con y sin aisladores sísmicos durante un terremoto
Diseño de la estructura
El sismo ingresa con el 100% de su fuerza. La estructura se diseña con el 17% de Fuerza Sísmica, el 83% restante se convierte en daños. (vibraciones, grietas, fisuras, desprendimientos, etc)*
* Basado en un diseño con R=6, según norma E-030-2016.
* Para edificios en la costa, sobre un buen suelo, 20 pisos.
* Basado en un sismo con periodo de retorno de 475 años.
Seguridad
El 90% de tu seguridad depende de los aisladores que uses, por eso exige que tu propiedad esté sobre aisladores sísmicos elastoméricos o pendulares de doble fricción.
Nota: El grado de reducción de aceleración depende de la calidad de la construcción y el diseño del proyecto. Los dispositivos, por sí solos no hacen todo el trabajo.
Edificio aislado
Los aisladores reducen la aceleración, la vibración y la deformación del edificio.
Edificio convencional
La estructura vibra y la deformación produce daño debido a que la aceleración no cambia.
Capacidad
Una estructura aislada puede recibir solo la cuarta o quinta parte de la fuerza sísmica. Una estructura desprotegida la amplifica de 3 a 4 veces.
Diseño
Estructuras con particulares arquitecturas podrían diseñarse aprovechando las ventajas que proporcionan los aisladores sísmicos.
Garantía
Los aisladores sísmicos proporcionados por CDV son clase 1 con garantías de fábrica de 10 a 15 años.
Edificaciones no esbeltas
Viviendas multifamiliares
Colegios y Universidades
Estadios y Centros Deportivos
Centros Comerciales
Clínicas y Hospitales
Proyecto de Puentes
Videos

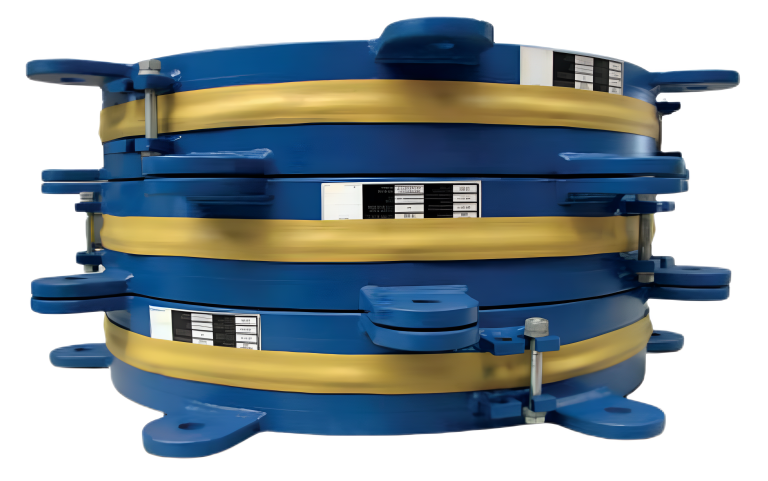

Aisladores de Doble Péndulo
Un dispositivo de aislamiento sísmico diseñado para proteger estructuras durante terremotos.
Los aisladores de doble péndulo de fricción son dispositivos de aislamiento sísmico que disipan energía por fricción entre sus superficies esféricas durante el movimiento.

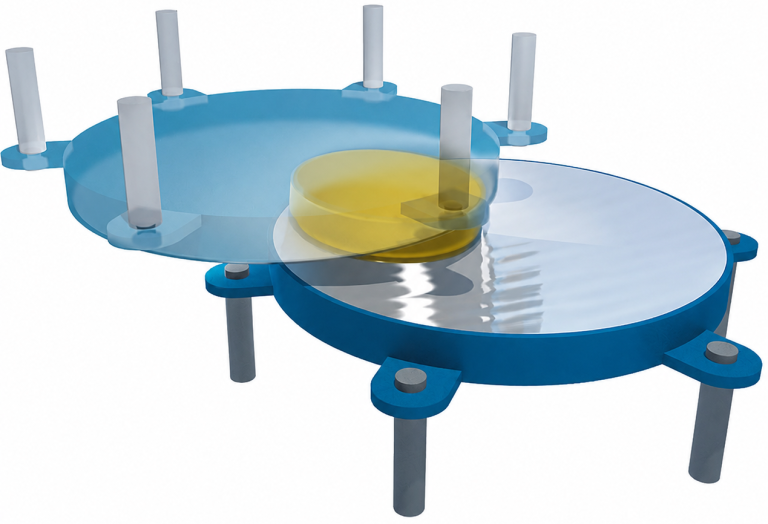

Funcionamiento
Los aisladores de fricción utilizan el material deslizante Technoslide para absorber y reducir la fuerza sísmica en un 90%, evitando movimientos bruscos de la estructura durante sismos.

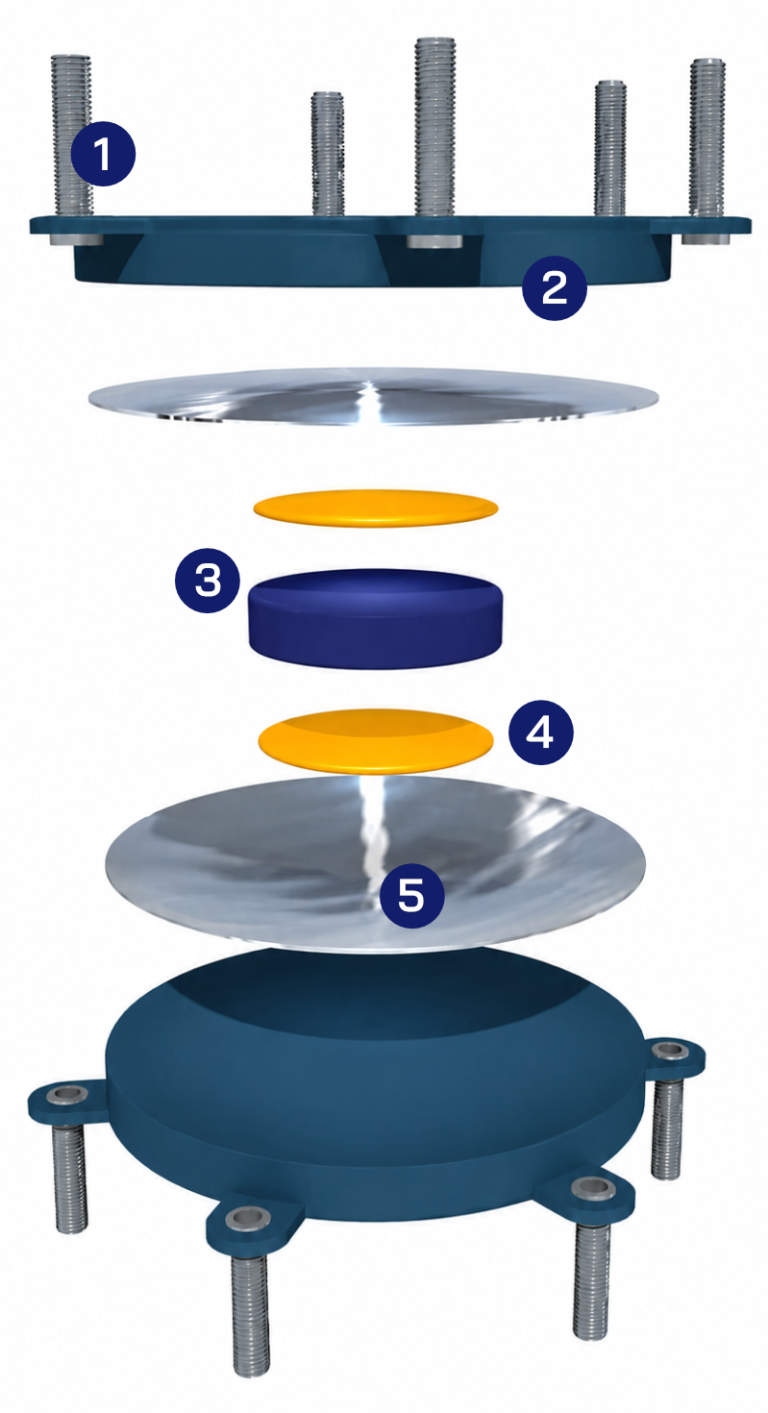

Partes del Aislador
- Pernos de anclaje
- Acero estructural
- Acero estructural
- Technoslide
- Acero inoxidable
Diferencias entre estructuras con y sin aisladores sísmicos durante un terremoto
Diseño de la estructura
El sismo ingresa con el 100% de su fuerza. La estructura se diseña con el 17% de Fuerza Sísmica, el 83% restante se convierte en daños. (vibraciones, grietas, fisuras, desprendimientos, etc)*
* Basado en un diseño con R=6, según norma E-030-2016.
* Para edificios en la costa, sobre un buen suelo, 20 pisos.
* Basado en un sismo con periodo de retorno de 475 años.
Seguridad
El 90% de tu seguridad depende de los aisladores que uses, por eso exige que tu propiedad esté sobre aisladores sísmicos elastoméricos o pendulares de doble fricción.
Nota: El grado de reducción de aceleración depende de la calidad de la construcción y el diseño del proyecto. Los dispositivos, por sí solos no hacen todo el trabajo.
Edificio aislado
Los aisladores reducen la aceleración, la vibración y la deformación del edificio.
Edificio convencional
La estructura vibra y la deformación produce daño debido a que la aceleración no cambia.
Son Clase 1
Fabricado por un fabricante calificado conforme al Art. 13.3 de la NTE E.031, garantizando el desempeño y las propiedades requeridas para sistemas de aislamiento sísmico.
- Son predecibles
- Variaciones mínimas en el tiempo
Cuenta con Ensayos de Alta Performancia
Según Art. 28.5 y 29 de la NTE 0.31 de Aislamiento Sísmico.
- Envejecimiento
- Alta velocidad
- Durabilidad
- Fatiga y desgaste
Se pueden inspeccionar fácilmente
Cada 2 años o después de un sismo de intensidad VI en la escala de Mercalli Modificada, según Art. 9.8 de la NTE 0.31 de Aislamiento Sísmico.
- Estos dispositivos se pueden inspeccionar retirando la cubierta perimetral sin afectar sus características y garantía.
- Terminada la inspección es posible colocar la misma cubierta.
